選用兆歐表時的注意事項

a)對有介質吸收現象的發電機、變壓器等設備，絕緣電阻值、吸收比值和極化指數隨兆歐表電壓高低而變化，故歷次試驗應選用電壓相同和負載特性相近的兆歐表。

b)對二次回路或低壓配電裝置及電力布線測量絕緣電阻,并兼有進行直流耐壓試驗的目的時，可選用2500V兆歐表。由于低壓裝置的絕緣電阻一般較低(1MΩ~20MΩ)，兆歐表輸出電壓因受負載特性影響，實際端電壓并不高。用2500V兆歐表代替直流耐壓試驗時，應考慮到絕緣電阻低而使端電壓降低的因素。

試驗步驟

斷開被試品的電源，拆除或斷開對外的一切連線，將被試品接地放電。對電容量較大者(如發電機、電纜、大中型變壓器和電容器等)，應充分放電(不少于5min)。放電時應用絕緣棒等工具進行，不得用手碰觸放電導線。

用干燥清潔柔軟的布擦去被試品外絕緣(如變壓器套管)表面的臟污，必要時用適當的清潔劑洗凈。

對于高壓大容量的電力變壓器,若濕度等原因造成外絕緣對測量結果影響較大時，應盡量在空氣相對較小的時段(如午后)進行試驗。

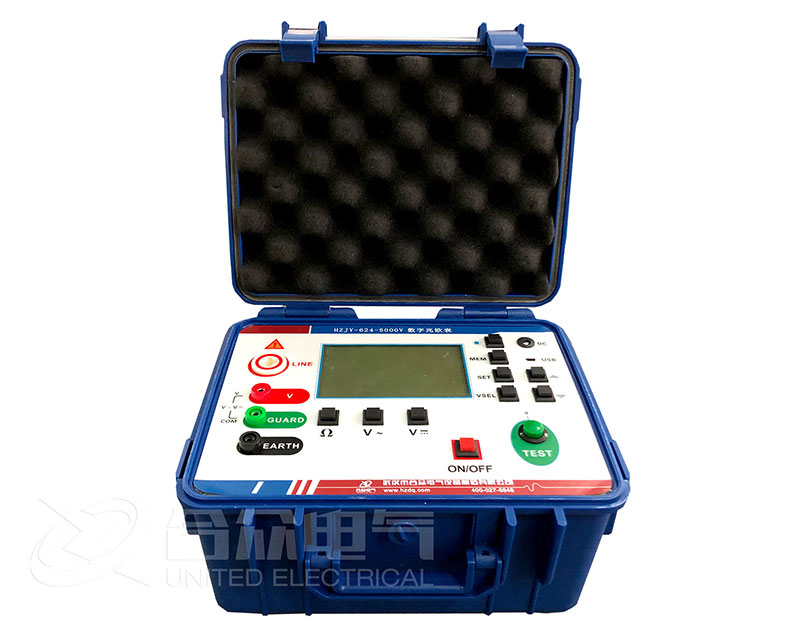

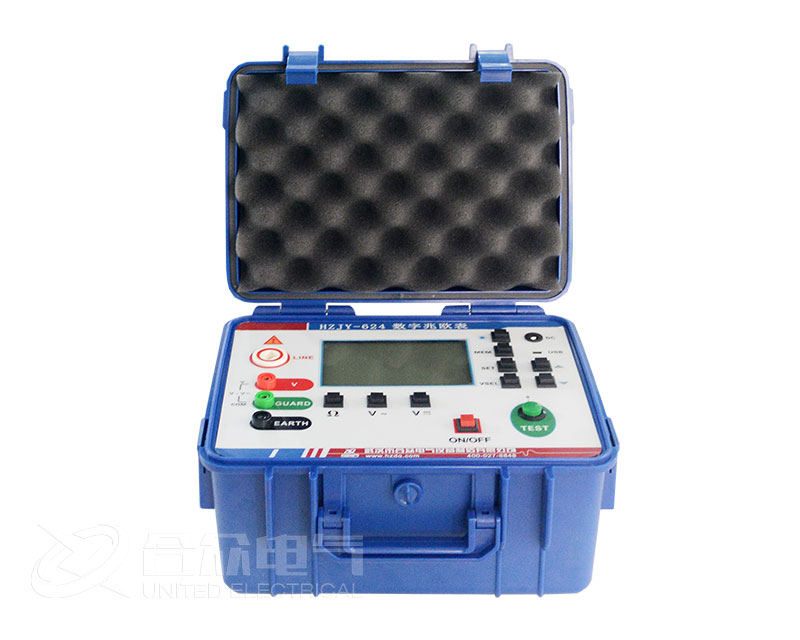

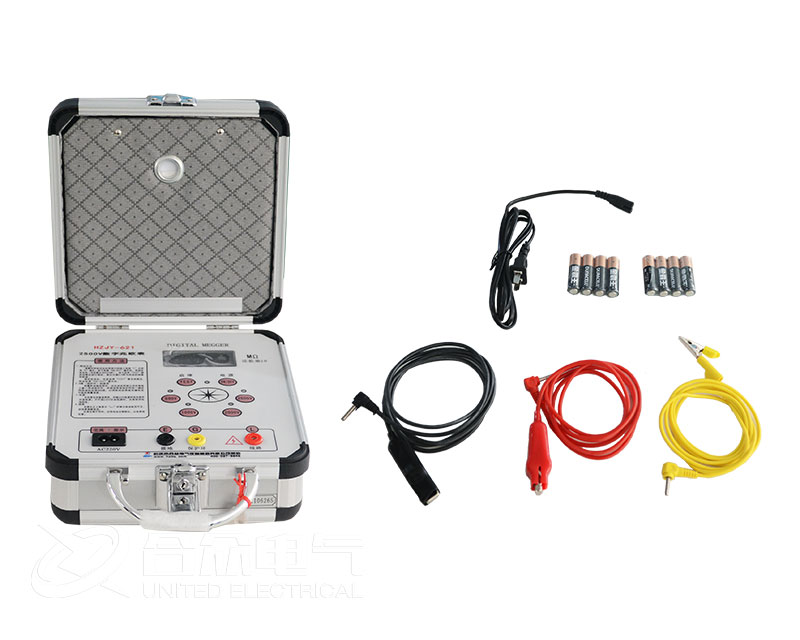

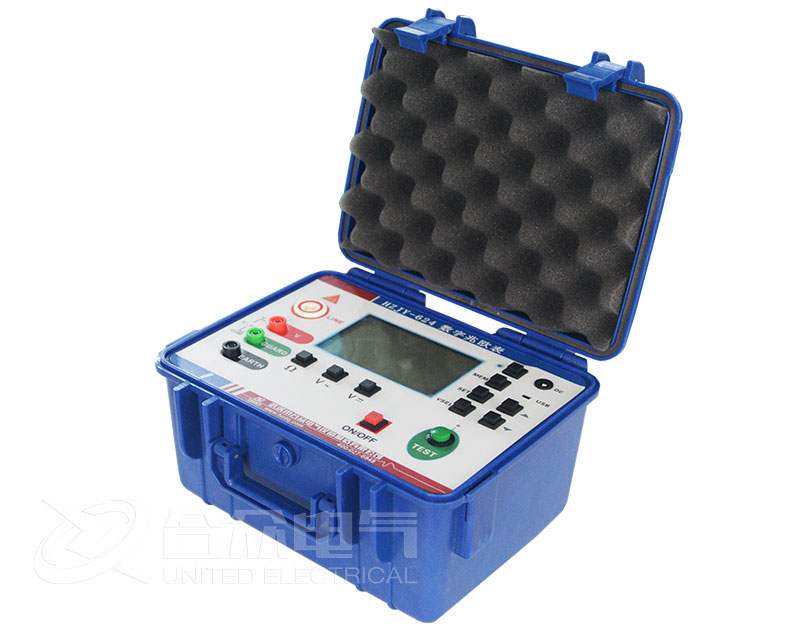

兆歐表上的接線端子“E”是接被試品的接地端的，常為正極性;“L”是接被試品高壓端的，“G”是接屏蔽端的。“L”與被試品之間應采用相應絕緣強度的屏蔽線和絕緣棒作連接。

將兆歐表水平放穩，試驗前對兆歐表本身進行檢查。發電機型兆歐表不要時期只是應停在任意位置;當接通整流電源型兆歐表或搖動發電機型兆歐表在低速旋轉時，用導線瞬時短接“L”和“E”端子，其指針應指零。開路時，接通電源或兆歐表轉速達額定轉速時其指針應指“∞”。然后斷開電源或使兆歐表停止轉動，將兆歐表的接地端與被試品的地線連接，兆歐表的高壓端接上屏蔽連接線，連接線的另一端懸空(不接試品)，再次接通電源或驅動兆歐表，兆歐表的指示應無明顯差異。

對整流電源型兆歐表，將兆歐表的接地端與被試品的接地線連接,將帶屏蔽的連接線L接到被試品測量部位，接通兆歐表電源開始測量，必要時接上屏蔽環。

對發電機型兆歐表保持額定轉速，將屏蔽的連接線工接到被試品測量部位開始測量如遇表面泄漏電流較大的被試品(如發電機、變壓器等)，還要接上屏蔽護環。

對整流電源型兆歐表保持其輸入電源電壓和直流輸出電壓穩定，對發電機型兆歐表保持兆歐表在額定轉速，待指針或絕緣電阻數字穩定后(或60秒)，讀取絕緣電阻值。

測量吸收比和極化指數時，接通被試品后，同時記錄時間，分別讀出15s和60s(或1min和 10min)時的絕緣電阻值。

讀取絕緣電阻后，對發電機型兆歐表應先斷開接至被試品高壓端的連接線，然后再將兆歐表停止運轉。測試大容量設備時更要注意，防止被試品的電容在測量時所充的電荷經兆歐表放電而使兆歐表?yè)p壞:對帶保護的整流電源型兆歐表可以不受斷開接至被試品高壓端的連接線與將兆歐表斷開電源停止運轉的順序限制。

斷開兆歐表后對被試品短接放電并接地。

對發電機型兆歐表當其輸出電壓較高、被試品電容量較大時，斷開兆歐表連線后宜先經電阻將被試品放電，待殘余電荷釋放一段時間后再將被試品直接放電并接地。

測量時應記錄被試設備的溫度、空氣溫度、濕度、氣象情況、試驗日期及使用儀表等。
